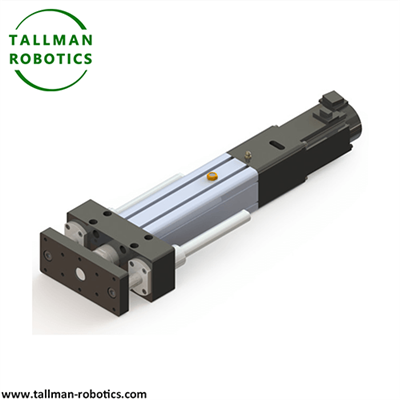

Elektrik çyzykly silindr, aýlaw hereketini elektrik hereketlendirijisi arkaly takyk çyzykly herekete öwürýän ýerine ýetiriji enjamdyr. Elektrik çyzykly hereketlendiriji kategoriýasyna degişlidir we gurluş taýdan adaty gidrawlik silindrleriň "silindr korpusyna" has ýakyn. Elektrik hereketlendirijisiniň dolandyryşynyň artykmaçlyklaryny mehaniki geçirişiň ýokary - takyk aýratynlyklary bilen birleşdirýär.
Elektrik çyzykly silindr, elektrik energiýasyny göni çyzykly herekete öwürýän elektromehaniki integral hereketlendiriji. Serw hereketlendirijileri ýa-da basgançak hereketlendirijileri ýaly motorlarda gurlan - arkaly top nurbatlary, planeta rolikli nurbatlar ýa-da sinhron guşaklar ýaly mehaniki geçiriş mehanizmlerini herekete getirýär, ýokary - takyklygy, ýokary seslenme - çekmek ýa-da ýerleşdirmek funksiýalaryna ýetýär. Elektrik çyzykly silindr, adaty gidrawlik silindrlere we pnewmatik silindrlere döwrebap alternatiwadyr, elektrik hereketlendirijisiniň takyklygyny we mehaniki geçirişiň ygtybarlylygyny birleşdirip, senagat awtomatizasiýasynda, lukmançylyk enjamlarynda, täze energiýa we beýleki ugurlarda giňden ulanylýar.
Elektrik çyzykly silindrcadaty sürüjilik usullary bilen deňeşdirilende
|
Aýratynlyklary |
Elektrik çyzykly silindr |
Gidrawlik silindr, |
Silindr |
|
Takyklyk |
± 0.01 mm (ýapyk aýlaw) |
± 0,1 mm |
± 1 mm (açyk aýlaw) |
|
Tizlik |
0,1-den 5 m / s aralygynda, |
ortaça (0,5 m / s), |
çalt (ýöne möhüm täsir bilen) |
|
hyzmat bahasy |
Örän pes (çalgy ýok) |
ýokary (nebit çalşygyny talap edýär), |
orta (howanyň syzmagynyň öňüni alýar) |
|
Çeýeligi dolandyrmak |
programmirläp bolýan (köp - re) im) |
gidrawlik ulgamyna bil baglaýar |
ýönekeýligi (ON / OFF) |
Esasy aýratynlyklaryofElektrik çyzykly silindr
|
Takyk ýerleşiş |
Sero hereketlendirijileriniň we takyk nurbatlaryň goldawy bilen, ýerleşiş takyklygy ± 0.01mm ýetip biler we gaýtalanýan ýerleşiş takyklygy mikrometr derejesinde, pnewmatik silindrlerden ýa-da adaty gidrawlik silindrlerden has ýokarydyr. |
|
Loadokary ýük göterijiligi |
Modeliň görnüşine görä, zyňmak onlarça düwmeden onlarça tonna çenli bolup biler, bu senagat senarisini ýeňilden orta agyr ýüklere çenli öz içine alýar. |
|
Dolandyrylýan tizlik |
Motoryň tizligini sazlamak bilen, hemişelik tizlik we üýtgeýän tizlik ýaly çylşyrymly hereket egrilerini goldap, 0,1 mm / s-den 1m / s-a çenli sazlap boljak tizliklere ýetip bolýar. |
|
Ykjam gurluş |
Motor we silindr korpusy, esasan, goşmaça geçiriji komponentlere zerurlyk bolmazdan, gurnama ýerini tygşytlap, integral birlik hökmünde (silindr korpusyna gönüden-göni flanes ýaly flanes ýaly) düzülendir. |
|
Nebitiň hapalanmagy ýok |
Arassa gurşaw üçin amatly (azyk, lukmançylyk, elektronika pudaklary ýaly) syzmak problemalaryndan gaça durup, gidrawliki ýag ýa-da gysylan howa zerurlygy ýok. |
|
Bejerişiň pes bahasy |
Mehaniki geçiriji komponentler (top nurbatlary ýaly) iň az könelýär we diňe yzygiderli ýaglamagy talap edýär, uzak dowam ediş sikli we gidrotehniki ulgamlardan has az çykdajy. |
Elektrik çyzykly silindr, daşky gurşawy goramak, akyl we pes tehniki artykmaçlyklary birleşdirip, hereketlendiriji we takyk geçiş arkaly täsirli we takyk çyzykly herekete ýetýär we häzirki zaman awtomatlaşdyryş ulgamlarynyň esasy bölegine öwrüldi. Onuň ulanylyş ssenarileri senagatdan lukmançylyk, täze energiýa we beýleki ugurlara çenli giňeldi we adaty suwuklyk güýjüni çalyşmak üçin iň amatly saýlaw boldy. Saýlanyňyzda ýüküň, tizligiň, takyklygyň we daşky gurşawa uýgunlaşmagyň talaplaryna hemmetaraplaýyn baha bermeli.
Bu ýerde, aşakdaky ýaly maglumatlar bilen “Elektrik silindr” seriýasyny hödürleýäris:
Has köp taslamany görüp ýa-da “Youtube” wideo galereýamyza girip bilersiňiz: https://www.youtube.com/@tallmanrobotics
Baglanyşykly sözler bilen gatnaşyk we tapawut
Elektromehaniki silindr: Ikisem gaty meňzeş we köplenç manydaş hasaplanýar, ýokary - takyk senagat senarisi üçin "motor + mehaniki geçiriş" toplumlaýyn dizaýnyna ünsi çekýär. Käbir nukdaýnazardan, “elektrik çyzykly silindr” “silindr bedeniniň görnüşine” has köp üns berýär, “elektromehaniki silindr” bolsa mechatronika integrasiýasynyň “ýokary - ahyrky işine” has köp üns berýär.
Elektrik çyzykly herekete getiriji bilen deňeşdirilende: Elektrik çyzykly silindr, has berk gurluşy, has ýokary ýük we takyklygy bolan elektrik çyzykly hereketlendirijiniň "senagat derejesiniň ösen görnüşi"; Dinönekeý elektrik çyzykly hereketlendirijiler akylly öýler we kiçi enjamlar ýaly ýeňil ýük ssenarilerine laýyk gelýän trapezoidal nurbatlar ýaly ýönekeý geçiriş usullaryny ulanyp bilerler.
Gidrawlik silindrler bilen deňeşdirilende: elektrik çyzykly silindrler has çeýe gözegçilik we has ýokary arassalygy üpjün edýän gidrawlik nasos stansiýalaryny we turbageçirijileri talap etmeýär. Şeýle-de bolsa, ultra - ýokary basyş (10000 tonna derejesi) senarilerinde gidrawlik silindrlerden birneme pesdir.
Adaty programma ssenarileriofElektrik çyzykly silindr
Senagat awtomatizasiýasy: Önümçilik liniýalarynda material işlemek, takyk gurnama ýerleşişi we robot gutarnykly effektleri sürmek.
Maşyn gurallary enjamlary: CNC maşyn gurallarynyň iýmit oky we lazer kesiji / kebşirleýiş enjamlarynyň iş wagty.
Lukmançylyk enjamlary: Işleýän stoluň duruşyny sazlamak, reabilitasiýa enjamlaryny sürmäge kömek etdi.
Synag we simulýasiýa: Maddy ýadawlygy barlamak maşynyna we awtoulag amortizatoryny synag platformasyna ýüklemek.
Specialörite enjamlar: Aerokosmos simulýasiýa kabinalaryna we gämi hyzmatlaryna takyk gözegçilik.
Elektrik çyzykly silindr "gidrawliki elektrik bilen çalyşmak" tendensiýasy boýunça esasy ýerine ýetiriji komponentdir. Highokary takyklyk, ýokary integrasiýa we daşky gurşawa dostluk bilen, awtomatiki usulda adaty gidrawlik silindrleri çalyşýar we ýokary - ahyrky çyzykly hereketi dolandyrmak üçin esasy saýlama öwrüldi.
