Indeksirlemek Kam mehanizmi, kamerany we yzarlaýjynyň arasyndaky baglanyşyk arkaly yzygiderli giriş hereketini (adatça aýlanma hereketi) yzygiderli aralyk indeksirleme hereketine öwürmek üçin kamerany esasy hereketlendiriji element hökmünde ulanýar. Autom- ädim amallary bilen {{1} step ädim talap edýän senagat ssenarilerinde giňden ulanylýan awtomatlaşdyrylan enjamlarda “hereket arakesmesini takyk ýerleşdirmek” siklini durmuşa geçirmek üçin esasy komponent.
Kamera mehanizmini indeksirlemegiň esasy wezipesi, öňünden kesgitlenen düzgünlere laýyklykda aralyk indeksirleme pozisiýasyna ýetmekdir, bu esasan gazanylýar:
Kamera profiliniň geometrik parametr dizaýny: deslapky - kesgitlenen parametrler, indeksirleme burçy, hereket tizligi, ýaşaýyş wagty we ş.m.
Gaty berkitme geçirişi: Kameranyň we hereketlendirilen bölegiň arasynda hiç hili boşluk ýok, durnukly hereketi üpjün edýär we jemleýji ýalňyşlyk ýok;
Mehaniki öz-özüňi sinhronlamak: Giriş hereketi we çykyş aralyk hereketi, goşmaça gözegçilik ulgamynyň sinhronizasiýasynyň zerurlygy bolmazdan, kamera profilleriniň üsti bilen zor bilen baglanyşdyrylýar.
Kameranyň we yzarlaýjynyň gurluş görnüşine görä, “Indexing Cam Mechanism” -ni aşakdaky umumy görnüşlere bölmek bolar, hersiniň öz ssenarileri bar:
|
Görnüşi |
Gurluşyň aýratynlyklary |
Esasy artykmaçlyklary |
Adaty programmalar |
|
Arc - şekilli indeksleme kamera mehanizmi |
Ark - şekilli indeksirleme kamerasynyň işjeň kamerasy, - şekilli gurluş bolup, hereketlendiriji aýlanýan stolda rulolar deň paýlanýar we kameranyň oky hereketlendiriji aýlanýan okuna perpendikulýar. |
Güýçli ýük {{0} aring göterijilik ukyby, ýokary bölüniş takyklygy (± 5 ark sekuntyna çenli) we ýokary - tizlik öndürijiligi. |
Takyk maşyn gurallaryny indeksirlemek tablisasy, awtomatlaşdyrylan gurnama aýlanýan stol |
|
Silindr görnüşli indeksleme kamera mehanizmi |
Silindr görkeziji kamera mehanizminiň işjeň kamerasy silindr görnüşinde bolup, daşarky silindr ýüzünde spiral çukurlar işlenýär we hereketlendiriji aýlanýan stoluň rulonlary birleşdirmek üçin çukurlara ýerleşdirilýär. |
Ykjam gurluş, çeýe indeksirleme burçy, orta we ýokary - tizlik senarisi üçin amatly. |
Gaplaýyş enjamlary we elektroniki komponent synag enjamlary |
|
Meýilnamalaşdyrmak kamera mehanizmi |
Işjeň kamera diski - şekilli planar gurluşy we hereketlendiriji komponent rolikler bilen aýlanýan stol. Kamera sürülýän aýlanýan stoluň okuna parallel. |
Önümçilik prosesi ýönekeý, bahasy pes we kiçi we orta - ululykdaky ýük ssenarilerine laýyk gelýär. |
Industryeňil senagat enjamlary, azyk gaplaýyş enjamlary |
|
Kameranyň baglanyşyk mehanizmini indekslemek |
Çyzykly ýa-da goşma aralyk hereketi çykarmak üçin kamera we baglanyşyk mehanizmi (aýlanma + terjime) |
Hereket traýektoriýasy çeýe we çylşyrymly indeksirleme hereketlerine ýetip biler |
Düzgünsiz iş bölegi we köp prosessli integral enjam |

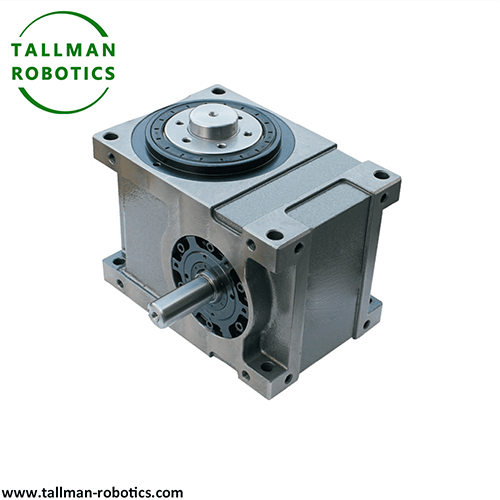

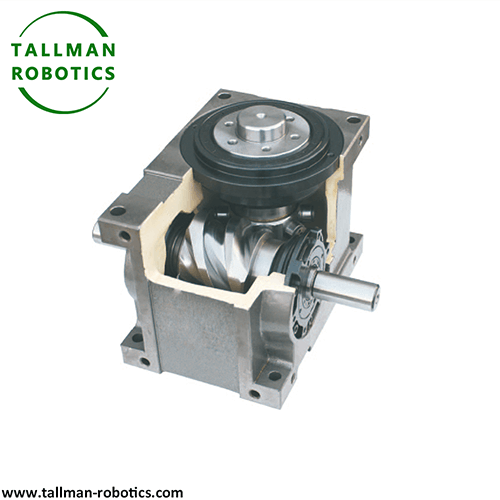

Ine, bu sahypada, Cam Indexer-iň öňdebaryjy öndürijisi bolan TallMan Robotics-den 110 DF Cam Indexers bilen tanyşdyrýarys, maglumatlar sahypasyny, önümçilik suratlaryny, wideoýazgylaryny aşakdaky ýaly görersiňiz:
Şeýle hem, has köp taslamany görüp ýa-da Youtube: wideo galereýamyza girip bilersiňiz: https://www.youtube.com/@tallmanrobotics
Kamera mehanizmini indeksirlemek, awtomatiki önümçilik liniýalarynda “- ädim operasiýasyna” köp stansiýa basgançagy - ýetmek üçin esasy komponent bolup durýar we adaty amaly ssenariler şulary öz içine alýar:
Mehaniki gaýtadan işlemek: CNC maşyn gurallaryny indeksirlemek iş stoly, gurallary awtomatiki üýtgetmek mehanizmi, dişli işleýiş indeksleme enjamy;
Awtomatlaşdyrylan gurnama: Aýlanýan köp stansiýaly gurnama maşyn (rulman, motor, birleşdiriji gurnama ýaly), basýan bölekleriň basgançakly {{0} step ädim -;
Gaplaýyş enjamlary: Aýlawly bellik enjamy, çüýşeleri we bankalary yzygiderli eltip bermek we doldurma maşynlarynda ýerleşdirmek, kagyz gutusyny emele getirýän maşynlaryň {{1} step basgançak {{0} step ädim;
Elektron önümçilik: PCB tagtasynyň gözden geçiriş stoly, çip gaplaýyş enjamlarynyň iş stansiýasy kommutasiýa, LED monjuk sortlaýjy maşyn indeksirlemesi;
Iýmit gaýtadan işlemek: konditer galyplaýyş maşynlary üçin galyndy bölünişi, süýjüleri sortlamak we gaplamak üçin aralyk iýmitlendirmek we içgi çüýşesini ýapýan maşynlar üçin ýerleşdirmek.
Indeksirlemek Kam mehanizmi, aralyk indeksirlemegi gazanmak üçin mehaniki gurluşyň mahsus düzgünlerini ulanýan geçiriji enjamdyr. Esasy gymmaty ýokary - takyklygy we ýokary durnuklylyk aralyk hereket talaplaryny çözmek üçin arassa mehaniki usullary ulanmakdan ybaratdyr.
Indeksirlemek Kam mehanizmi, senagat awtomatizasiýasynda ýokary - takyk aralyk indeksirleme hereketine ýetmek üçin esasy mehaniki mehanizmdir. Kamera profiliniň geometrik dizaýny arkaly hereket kanunyny kesgitleýär we durnukly we ygtybarly "indeksirleme pauzasy" siklini üpjün etmek üçin gaty berkitmä bil baglaýar. Highokary takyklygy, ýokary durnuklylygy we güýçli daşky gurşawa uýgunlaşmagy birleşdirýär we köp stansiýaly işlemek we awtomatiki gurnama ýaly ssenariýalarda çalşyp bolmajak esasy komponentdir. Senagat önümçiliginiň ýokary netijeliligi we takyklygy üçin möhüm mehaniki geçiriş çözgüdi bilen üpjün edýär.
